Enkelt förklarat så fungerar en värmeväxlare till att överföra energi från ett medium till ett annat. Låt oss ta en bilmotor som exempel, i denna är kylaren en värmeväxlare och det den gör är att fånga upp värmen från motorn (luft), för att sedan överföra denna värme till kylarsystemet (vätska). Liknande princip och tekniska lösningar förekommer i en rad olika sammanhang, från det enkla bostadshusets uppvärmningssystem (luftvärmepump någon?) till komplexa, energikrävande industrianläggningar. De bidrar i dessa applikationer till bättre energieffektivitet, miljöhänsyn och kostnadsbesparingar. Vi djupdyker i ämnet nedan, så håll hårt i ratten för nu kör vi igång!
Vad är en värmeväxlare och hur fungerar de?
En värmeväxlare är en teknisk komponent som möjliggör överföring av värmeenergi från ett medium till ett annat utan att dessa två medier blandas fysiskt. Syftet är att använda överskottsvärme eller befintlig värme i ett system och överföra denna till ett annat system som behöver värmeenergi. Principen bygger ofta på termodynamiska grunder, där varmare medium överför energi till kallare medium för att uppnå en mer balanserad temperaturprofil. Värmeväxlare kan vara av flera olika typer, exempelvis plattvärmeväxlare, tubvärmeväxlare eller spiralvärmeväxlare, och valet av konstruktion beror på kapacitet, tryckfall, temperaturdifferenser och kemiska krav.

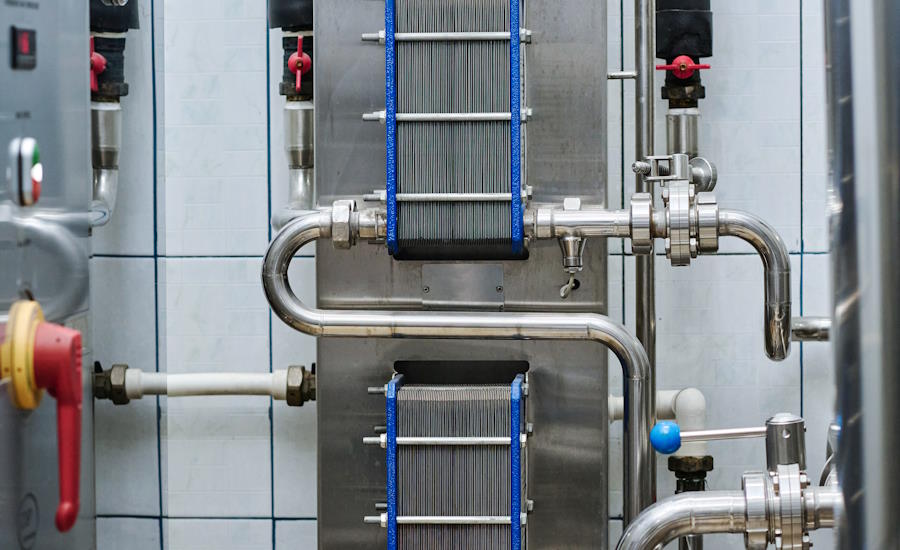

Rent tekniskt består en vanlig värmeväxlare ofta av en serie tunna, korrugerade plattor eller rör. Ett medium (exempelvis hett vatten, ånga eller en gas) leds in på ena sidan medan ett annat medium (oftast ett kallare vätske- eller gasflöde) leds genom en separat kanal. Genom den stora kontaktytan mellan dessa kanaler sker ett effektivt värmeutbyte. De två medierna är åtskilda av en solid, värmeledande yta i metall eller annat material som tål de temperaturer och tryck som används. Flödena kan vara parallella, motströms eller korsande. Motströmskoppling anses i regel ge högre värmeöverföringseffektivitet. Detta kan jämföras med en enkel illustration: tänk dig två slangar, en med varmt vatten och en med kallt vatten, som löper nära varandra. När den varma slangen avger värme till den kalla, utan att vattnet blandas, har du i sin enklaste form en värmeväxlande effekt.
I behov av att installera värmeväxlare till er anläggning, eller kräver dem ni har service och underhåll? Hör med Creacon.se, VVS-konsulter med lång och gedigen erfarenhet inom branschen, som gör att ert projekt tar sig i mål!
En värmeväxlares viktiga syfte
Det primära syftet med en värmeväxlare är att optimera energianvändningen. Genom att överföra värme från ett medium som annars skulle kylas bort och gå förlorat, till ett medium som behöver uppvärmning, minskar man det totala energibehovet. Detta leder till ökad energieffektivitet, minskade koldioxidutsläpp och lägre driftkostnader. I industriprocesser kan en värmeväxlare utnyttja överskottsvärme från en reaktor för att värma upp inkommande råmaterial, och i bostadsapplikationer kan den återvinna värme från ventilation eller spillvatten för att minska behovet av extra energi för uppvärmning.
Strömförbrukningen – Är den hög?
En värmeväxlare i sig ”drar” egentligen inte ström i den betydelsen att den omvandlar el till värme. Värmeväxlaren är i grunden en passiv komponent som överför värme mellan medier. Dock krävs det ofta pumpar, fläktar och styrsystem runt värmeväxlaren för att hålla flöden och temperaturer under kontroll. Strömförbrukningen beror alltså i första hand på vilka pumpar och andra hjälpapparater som krävs för att driva systemet. En liten värmeväxlare i ett bostadshus, till exempel en enhet i ett FTX-ventilationssystem, kan dra mycket lite el eftersom endast en eller två fläktar behöver drivas. I större industriella sammanhang, där höga flöden och höga tryck förekommer, kan energianvändningen för pumpar och fläktar vara betydligt större. Men det är viktigt att betona att värmeväxlarens huvudsakliga energifördel är att den minskar det totala behovet av nyproducerad värme, vilket i sin tur minskar den totala energiförbrukningen för en hel anläggning.
Användningsområden för värmeväxlare
Värmeväxlare har ett mycket brett användningsområde och förekommer inom en rad sektorer. Några vanliga områden finner ni här nedanför:
Byggnadsteknik
Ventilations- och klimatsystem där man vill återvinna värme från frånluft till tilluft, eller från spillvärme till tappvarmvatten.
Industriella processer
Kylning och uppvärmning i kemiska reaktorer, raffinaderier, pappersbruk, livsmedelsproduktion och kraftverk.
Energiåtervinning
I fjärrvärmenät och energicentraler, där spillvärme från kraftvärmeverk eller industriella processer återvinns och distribueras till byggnader.
Fordon och transport
Kylning av motorer, oljor och andra fordonskomponenter, samt i vissa fall värmeåtervinning i elfordon eller hybridfordon.
Marin & Offshore
Hantering av värme i skeppsmaskinerier och oljeplattformar, där optimerad energieffektivitet är kritisk.
Processindustrin
Återvinning av värme från heta gaser eller vätskor för att minska energiförbrukningen och öka systemets helhetseffektivitet.
Byggnader, fastigheter och verksamheter som använder sig av värmeväxlare
I bostadshus och kommersiella fastigheter kan värmeväxlare förekomma i olika former. Exempelvis används de i ventilationssystem med FTX (Från- och Tilluft med värmeväxling) som nämnts ovan, där den varma inomhusluften som ska ventileras ut överför värme till den kalla utomhusluften som tas in. På så vis återvinns en stor andel av värmeenergin, vilket minskar behovet av att värma kall utomhusluft från grunden. Även i större byggnadskomplex, som sjukhus, köpcentrum, kontorskomplex och skolor, används värmeväxlare för att optimera energianvändning. Fastighetsbolag, förvaltningsorganisationer och kommunala verksamheter investerar ofta i värmeväxlare för att minska både kostnader och miljöpåverkan. I mer avancerade fall kan spillvärme från serverhallar eller industriprocesser ledas via värmeväxlare för att användas till uppvärmning av bostäder, växthus eller till och med simhallar.
Fördelar mot annan uppvärmning
Värmeväxlare erbjuder ett antal viktiga fördelar jämfört med mer konventionella uppvärmningsmetoder som direkteldning med exempelvis naturgas eller elpannor. Några centrala fördelar inkluderar:
Energieffektivitet
Genom att återvinna och omfördela befintlig värmeenergi minskar behovet av nyproducerad värme.
Kostnadsbesparingar
Lägre energiförbrukning leder i regel till lägre driftkostnader, vilket på sikt kan ge betydande ekonomiska vinster, särskilt i större anläggningar.
Miljöhänsyn
Minskad energiförbrukning medför minskade utsläpp av växthusgaser och andra föroreningar, vilket bidrar till ett mer hållbart samhälle.
Flexibilitet
Värmeväxlare kan integreras i olika system och applikationer och anpassas efter rådande förutsättningar, oavsett om det gäller bostäder, kommersiella fastigheter eller tung industri.
Längre livslängd för system
Genom att hålla processer i optimala temperaturintervalletter minskar stressen på annan teknisk utrustning, vilket kan öka livslängden hos både pumpar, pannor och rörsystem.
Vad man kan räkna med för kostnad
Priset på en värmeväxlare kan variera kraftigt beroende på storlek, materialkvalitet, kapacitet, konstruktionstyp och specialkrav. En enkel plattvärmeväxlare för mindre hushållsbruk kan kosta några tusenlappar, medan stora, kundanpassade, industriella värmeväxlare kan sträcka sig upp till tiotusentals eller till och med hundratusentals kronor. Kostnaden kan även påverkas av om installationen kräver omfattande rördragning, specialmaterial för korrosiva medier, eller om systemet ska certifieras enligt specifika standarder.
Vidare bör man betrakta livscykelkostnaden, inte enbart inköpspriset. En värmeväxlare som återvinner värmeenergi kan på sikt betala tillbaka sin installationskostnad i form av lägre elräkning. Större byggnads- och industriprojekt räknar ofta med så kallade ”payback-tider” på några få år, vilket gör investeringen ekonomiskt fördelaktig. För hushåll kan det handla om en längre återbetalningstid, men oftast bär den investering som ger lägre driftskostnader och bättre inomhusklimat frukt över tid.
Tekniken i sin grundläggande form har funnits länge
Principen för värmeväxling har rötter som sträcker sig långt tillbaka i historien. Redan i antikens badhus utnyttjades varma gaser och vattenflöden för att värma lokaler och badvattnet mer effektivt. I modern mening utvecklades värmeväxlare som vi känner dem idag under 1800- och 1900-talet i takt med den industriella revolutionen och det ökade behovet av att optimera energiflöden i fabriker och kraftverk.
Under det tidiga 1900-talet blev rörradsvärmeväxlare och skal- och tubvärmeväxlare standardkomponenter i industrianläggningar, raffinerier och processindustrier. Med teknikutveckling, nya material och förbättrade beräkningsmetoder för värmetransport och flödesdynamik utvecklades värmeväxlarna vidare. På 1950- och 1960-talet började plattvärmeväxlarna bli populära, mycket tack vare deras höga värmeöverföringseffektivitet och kompakta format. Under 2000-talet har ytterligare framsteg skett med hjälp av avancerade legeringar, kolfiberförstärkta kompositer och keramiska material, samt digitala simuleringsmetoder som optimerar designen. Dessa framsteg gör det idag möjligt att skräddarsy värmeväxlare för nästan varje tänkbart ändamål, från småskaliga hushållsapplikationer till enorma värmeåtervinningssystem i processindustri.
Sammanfattning – Vad en värmeväxlare gör
Värmeväxlare är i praktiken ett absolut måste i dagens energimedvetna samhälle. De kan användas i allt från små bostadssystem för ventilation och varmvattenberedning till omfattande industriprocesser där varje sparad kilowattimme räknas. Deras huvudsakliga uppgift är att effektivt överföra värme mellan medier utan att dessa blandas, vilket i sin tur minskar behovet av nyproducerad värme och sänker driftskostnaderna. Med rätt design, installation och underhåll kan värmeväxlare fungera i decennier och ge en långsiktig ekonomisk och miljömässig vinst. Även om principen bakom värmeväxling är gammal, fortsätter tekniken att förfinas och anpassas till dagens krav på hållbarhet, energieffektivitet och flexibel anpassning till en rad olika sektorer.
Oavsett om du är en fastighetsägare, en industrikonsult eller en privatperson som vill sänka dina energikostnader, kan värmeväxlare utgöra en nyckelkomponent för att säkerställa en mer hållbar, effektiv och kostnadsmässig drift. Detta är vad som gör värmeväxlare så väldigt viktiga i vår strävan mot ett mer cirkulärt och ansvarsfullt energianvändande.
